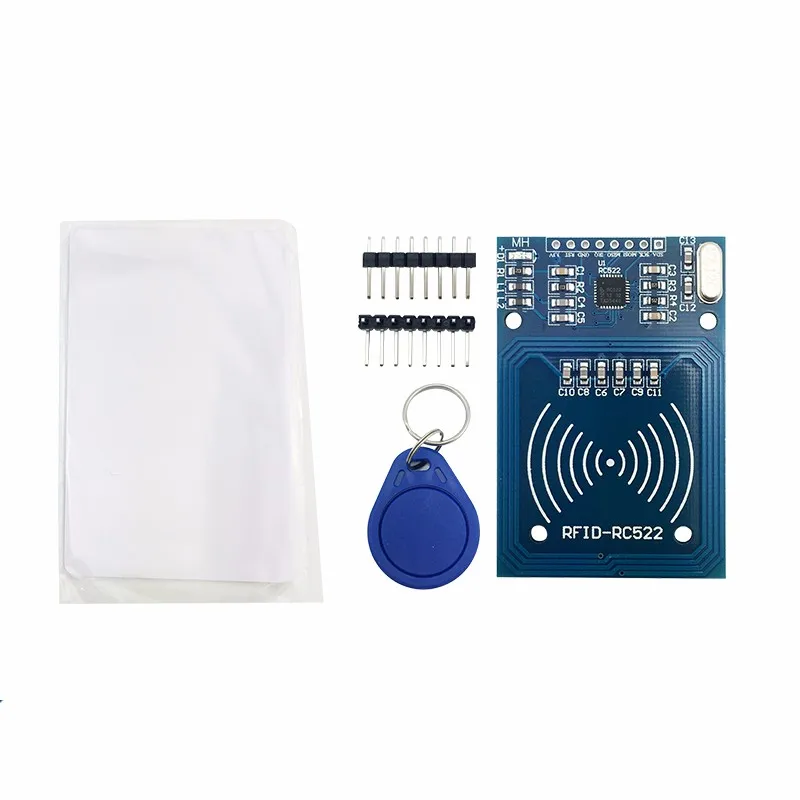

mô-đun cảm biến thẻ để gửi thẻ S50 Fudan, keychain cho arduino

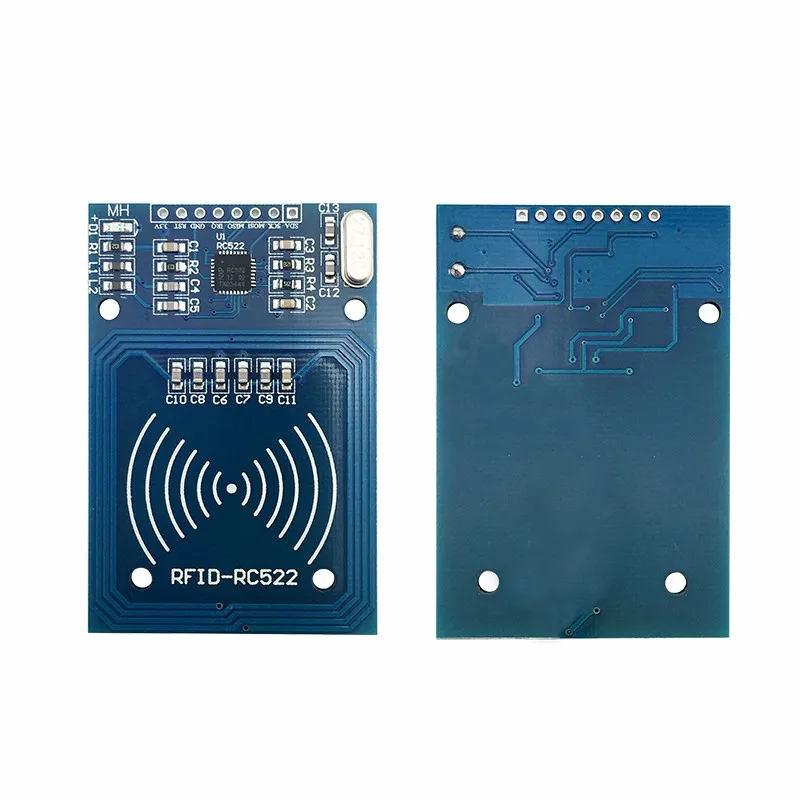

1, RFID-RC522 mô-đun một;
2, các tiêu chuẩn S50 thẻ trống một;

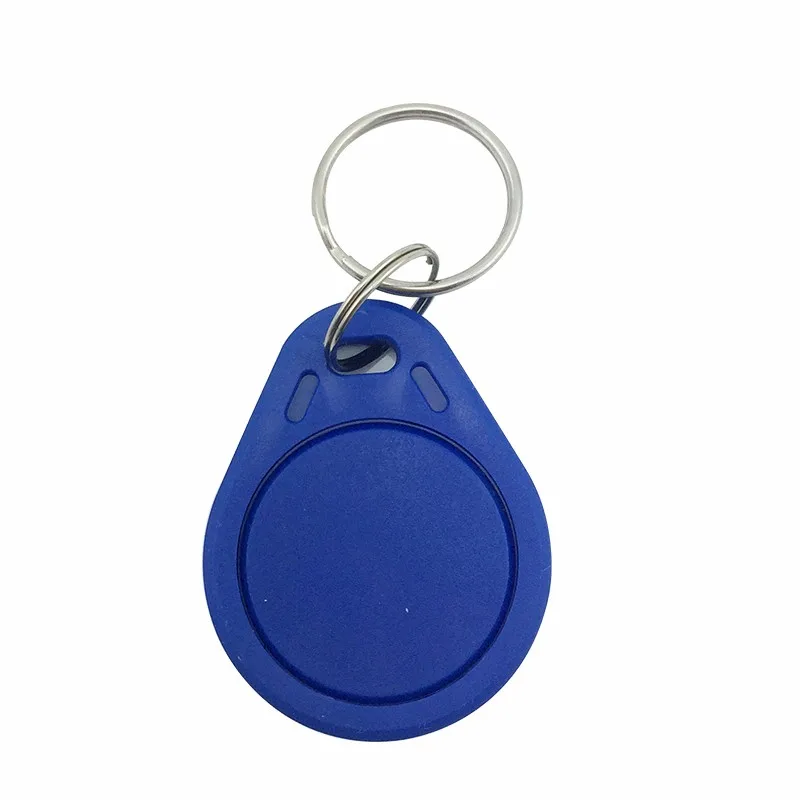

3, S50 hình thẻ một (như keychain shape);

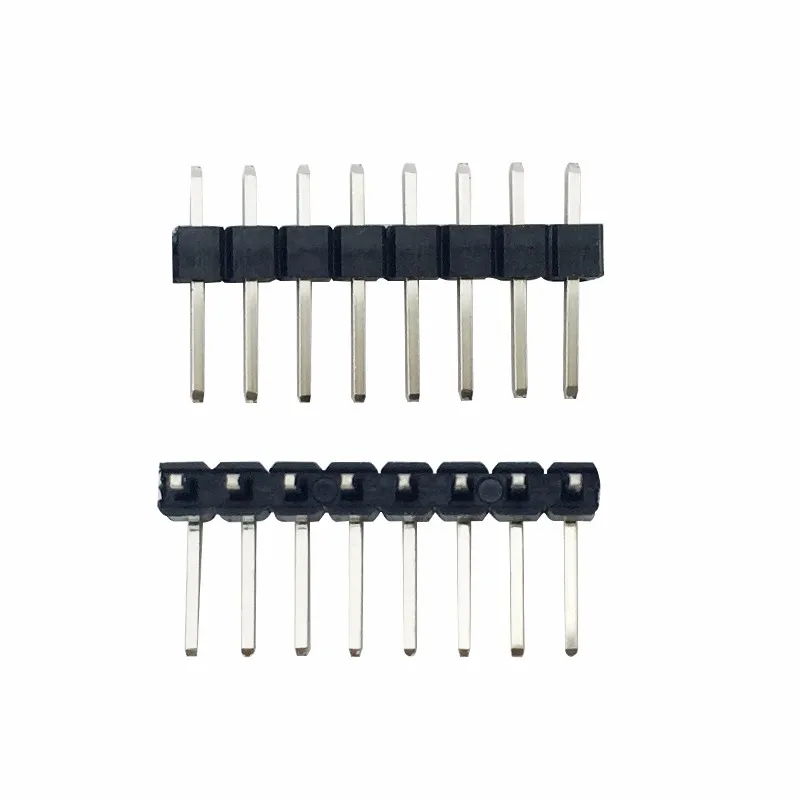

4, thẳng đứng, cong hàng của pins mỗi người;

chủ yếu bao gồm những điều sau đây:

chính thống bộ vi xử lý (bao gồm MSP430F149) RC522 mô-đun cho ứng dụng này C của chương trình;

RC522 chip [Giới Thiệu]

MF RC522 được áp dụng cho 13.56 MHz không tiếp xúc thông tin liên lạc tích hợp cao chip card reader, là NXP cho các " Ba Bảng " ứng dụng ra mắt của một điện áp thấp, chi phí thấp, kích thước nhỏ và không tiếp xúc đầu đọc thẻ chip, thông minh thiết bị đo đạc và di động cầm tay các thiết bị phát triển lựa chọn tốt hơn. MF RC522 sử dụng điều chế tiên tiến và giải điều chế khái niệm hoàn toàn tích hợp trong tất cả các loại 13.56 MHz thụ động không tiếp xúc phương pháp truyền thông và giao thức. hỗ trợ 14443A transponder tương thích tín hiệu. các phần kỹ thuật số xử lý ISO14443A khung và phát hiện lỗi. ngoài ra, hỗ trợ nhanh chóng CRYPTO1 mã hóa thuật toán, thuật ngữ xác nhận MIFARE sản phẩm. MFRC522 hỗ trợ MIFARE Series tốc độ cao hơn non-contact thông tin liên lạc, hai chiều tốc độ truyền dữ liệu lên đến 424 kbit/s. như một tích hợp cao, 13.56 MHz đầu đọc thẻ gia đình mới của chip, MF RC522 MF RC500 và MF RC530 và có rất nhiều điểm tương đồng, nhưng cũng có nhiều tính năng và sự khác biệt. nó là giữa các máy chủ giao tiếp sử dụng chế độ SPI, giúp giảm kết nối, giảm PCB kích thước bảng và chi phí.

[giới thiệu] RFID mô-đun

MF522-AN mô-đun thông qua Philips MFRC522 gốc reader chip mạch thiết kế, dễ sử dụng, chi phí thấp, thích hợp cho phát triển thiết bị, phát triển của ứng dụng tiên tiến chẳng hạn reader người sử dụng, sự cần thiết phải cho RF thiết bị đầu cuối thẻ thiết kế/sản xuất của người sử dụng. module này có thể được nạp trực tiếp vào một loạt các độc giả nấm mốc. Module này sử dụng điện áp 3.3 V, thông qua giao diện SPI đơn giản vài dòng có thể được trực tiếp kết nối với các hướng dẫn sử dụng bất kỳ CPU board module truyền thông có thể đảm bảo ổn định và làm việc đáng tin cậy, reader khoảng cách;

các thông số điện [Giới Thiệu]

hiện tại: 13-26mA/DC 3.3 V
nhàn rỗi Hiện Tại: 10-13mA/DC 3.3 V
ngủ hiện tại: < 80uA
cao điểm hiện tại: < 30mA
Tần Số hoạt động: 13.56 MHz
thẻ được hỗ trợ loại: mifare1 S50, S70 mifare1, mifare Siêu Nhẹ, mifare Pro, mifare Desfire
sản phẩm Đặc Tính Vật Lý: Kích Thước: 40 mét × 60 mét
môi trường nhiệt độ Hoạt Động:-20-80 độ C
môi trường nhiệt độ Bảo Quản:-40-85 độ C
Độ Ẩm tương đối: 5%-95%

[lớp Giao Diện SPI Thông Số

Tốc Độ Truyền dữ liệu: Max. 10 Mbit/s
