Cảm Biến Khoảng Cách Breakout GY-VL53L0XV2 Đun 6 pins

DIYmall VL53L0X Thời Gian của Chuyến Bay Cảm Biến Khoảng Cách Breakout GY-VL53L0XV2 Đun đối với Arduino BẰNG CÁCH DIY FZ2535

mô tả:

các VL53L0X từ ST Vi Điện Tử là một thời gian của chuyến bay khác nhau, hệ thống tích hợp vào một nhỏ gọn module. hội đồng quản trị này là một tàu sân bay cho các VL53L0X, vì vậy chúng tôi khuyên cẩn thận cách đọc của VL53L0X datasheet (1 MB pdf) trước khi sử dụng sản phẩm này.

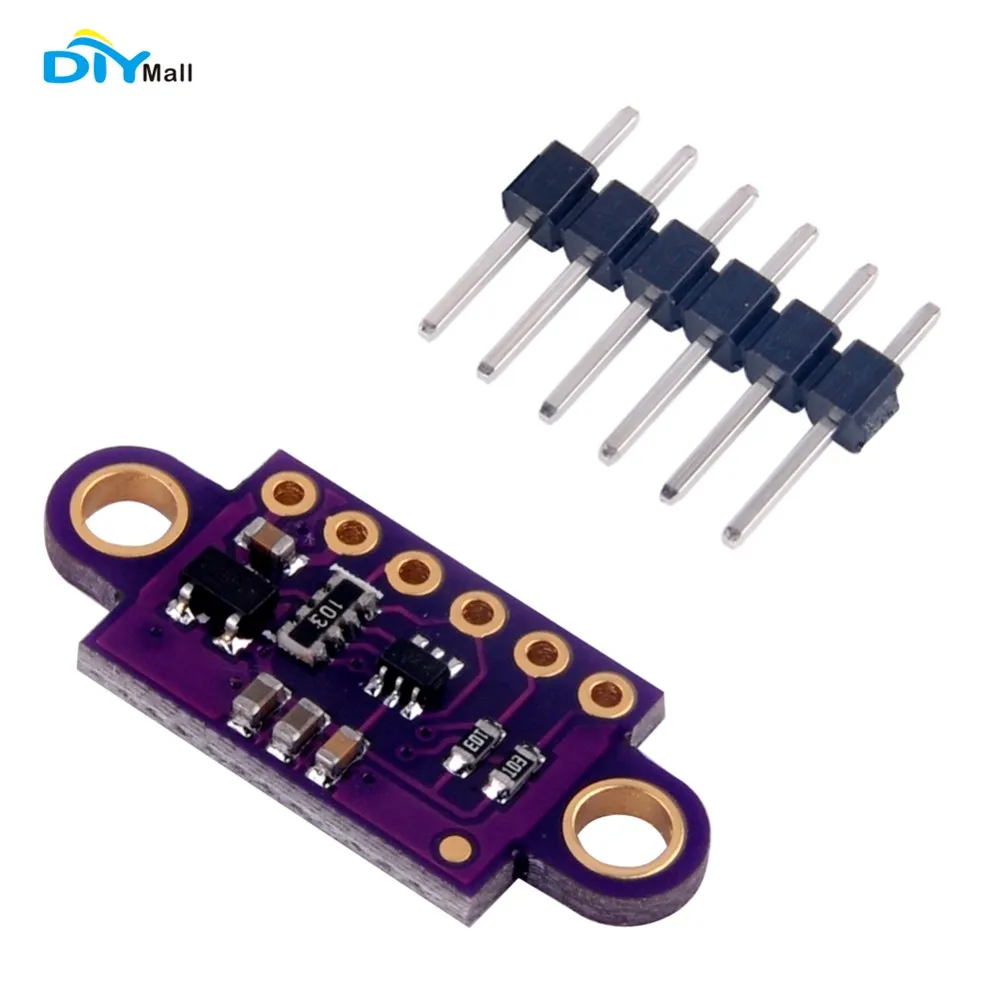

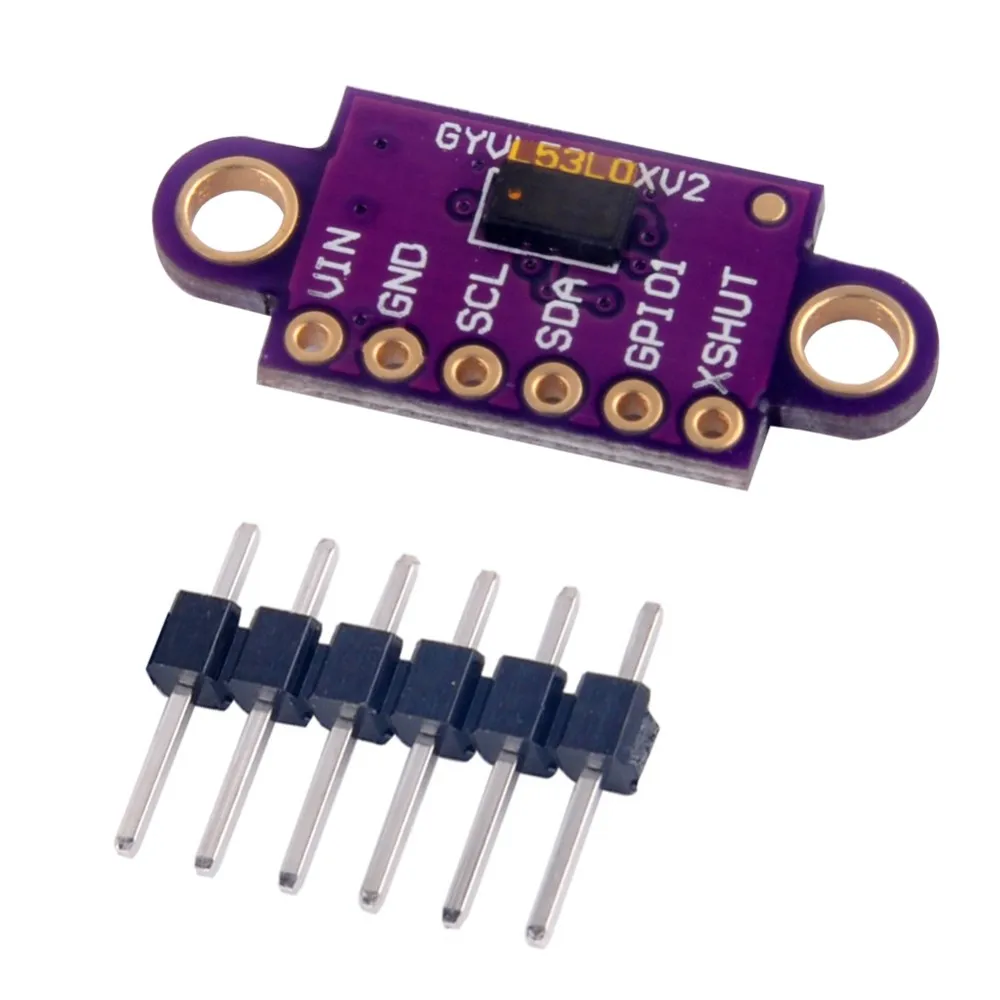

VL53L0X Time-of-Flight Distance Sensor Breakout GY-VL53L0XV2 Module for Arduino (3)VL53L0X Time-of-Flight Distance Sensor Breakout GY-VL53L0XV2 Module for Arduino (1)VL53L0X Time-of-Flight Distance Sensor Breakout GY-VL53L0XV2 Module for Arduino (4)VL53L0X Time-of-Flight Distance Sensor Breakout GY-VL53L0XV2 Module for Arduino (5)VL53L0X Time-of-Flight Distance Sensor Breakout GY-VL53L0XV2 Module for Arduino (6)
các VL53L0 sử dụng của ST FlightSense công nghệ để chính xác đo lường như thế nào dài phải mất cho phát ra xung của ánh sáng laser hồng ngoại để đạt được gần nhất đối tượng và được phản ánh trở lại một máy dò, vì vậy nó có thể được coi là một nhỏ, khép kín lidar hệ thống. này thời gian của chuyến bay (TOF) đo lường cho phép nó để xác định chính xác tuyệt đối khoảng cách đến một mục tiêu mà không cần các đối tượng của phản xạ đáng kể ảnh hưởng đến đo lường. các cảm biến có thể báo cáo khoảng cách lên đến 2 m (6.6 ft) với 1 mét độ phân giải, nhưng hiệu quả của nó phạm vi và độ chính xác (tiếng ồn) phụ thuộc vào nặng nề trên điều kiện môi trường xung và mục tiêu đặc điểm giống như phản xạ và kích thước, cũng như các cấu hình cảm biến. (của cảm biến độ chính xác được quy định để phạm vi từ ± 3% tại tốt nhất đến hơn ± 10% trong vòng chưa đầy tối ưu điều kiện.)
khác nhau, phép đo được tính bằng có sẵn thông qua các cảm biến của I⊃2; C (TWI) giao diện, đó là cũng được sử dụng để cấu hình cảm biến settings, và các cảm biến cung cấp hai bổ sung pins: một tắt máy đầu vào và đầu một ngắt đầu ra.
các VL53L0X là một tuyệt vời IC, nhưng của nó nhỏ, leadless, LGA gói làm cho nó khó khăn cho các điển hình sinh viên hoặc người nuôi cá để sử dụng. nó cũng hoạt động ở một được giới thiệu điện áp của 2.8 V, mà có thể làm cho interfacing khó khăn cho vi điều khiển hoạt động ở 3.3 V hoặc 5 V. của chúng tôi breakout board địa chỉ những vấn đề này, làm cho nó dễ dàng để có được mới bắt đầu sử dụng sensor, trong khi vẫn giữ kích thước tổng thể càng nhỏ càng tốt.

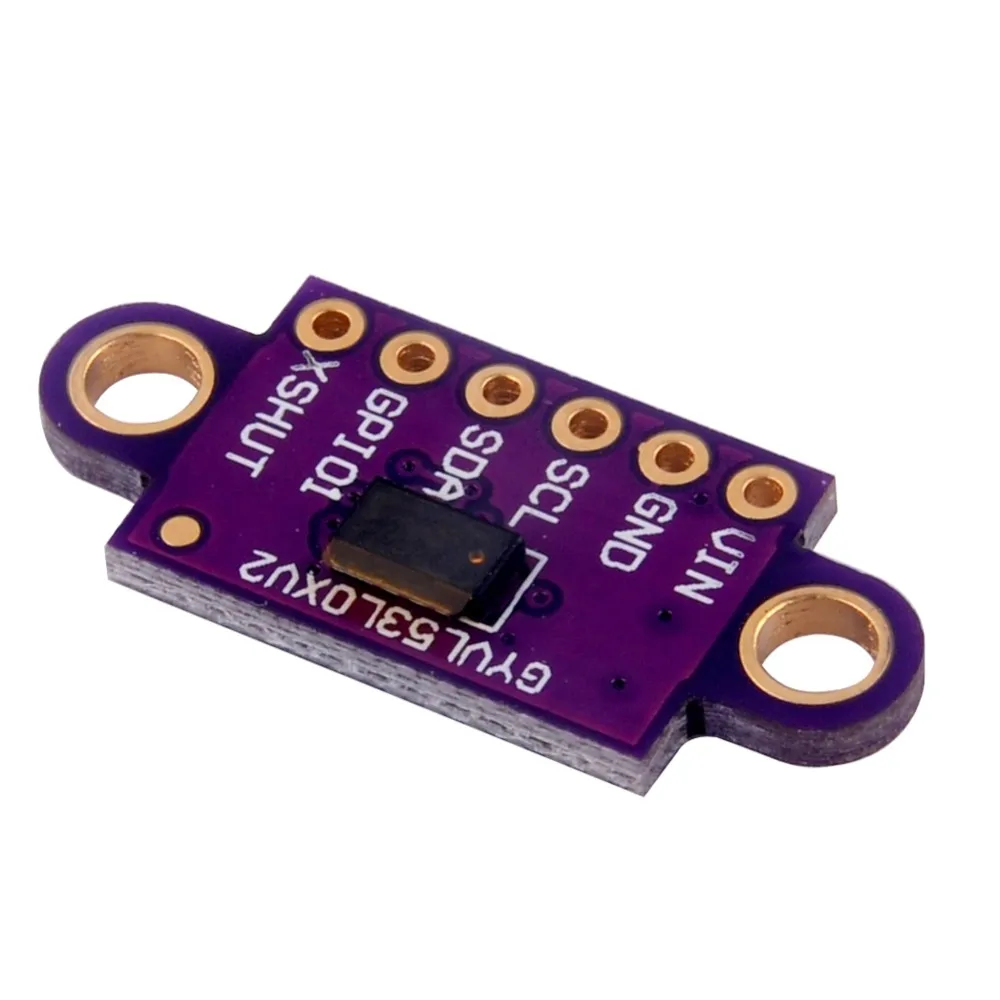

PIN Mô Tả
VDD Quy Định 2.8 V đầu ra. gần như 150 mA có sẵn để điện thành phần bên ngoài. (nếu bạn muốn để vượt qua các nội bộ regulator, bạn có thể thay vì sử dụng pin này như một 2.8 V đầu vào với VIN bị ngắt kết nối.)
VIN Đây là các chính 2.6 V đến 5.5 V kết nối cung cấp điện. các SCL và SDA mức độ shifters kéo I⊃2; C dòng cao để mức này.
GND mặt đất (V 0) kết nối cho cung cấp điện của bạn. của bạn I⊃2; C kiểm soát nguồn cũng phải chia sẻ một mặt đất thông thường với điều này hội đồng quản trị.
SDA Level-chuyển I⊃2; C dòng dữ liệu: CAO là VIN, THẤP là 0 V
SCL Level-chuyển I⊃2; C dòng đồng hồ: CAO là VIN, THẤP là 0 V
XSHUT pin Này là một active-thấp tắt máy đầu vào; hội đồng quản trị kéo nó lên đến VDD để cho phép các cảm biến theo mặc định. lái xe pin này thấp đặt các cảm biến vào phần cứng chế độ chờ. đầu vào này không phải là level-chuyển.
